Networking dan SSH Gratis setiap hari

Config NMDVPN Work 100%


 setelah sebelumnya saya post tentang Cara menginstall NMDVPN pada kesempatan kali ini saya akan share config untuk NMDVPN atau openvpn, di dalam rar ini terdapat  banyak config, bisa diliat dari gambar diatas, yang pasti semuanya masih work, sudah ane tes barusan, kalopun ada yg ga work pantengin blog ini http://privacyyou.blogspot.com/ ane akan terus update setiap harinya

caranya cukup mudah
setelah download , ekstrak menggunakan winrar atau winzip
pergi ke folder config dari NMD VPN terinstal di PC Anda & paste konfigurasi Anda

Windows 7 & 8 (64 Bit): - C: \ Program Files (x86) \ NMDVPN \ config
Windows XP, 7 & 8 (32 Bit): - C: \ Program Files \ NMDVPN \ config

Downloa Here

Cara menginstall NMDVPN

Dalam posting ini saya akan membiarkan kalian tahu cara menginstal dan menggunakan NMD VPN
siapa yang tidak tahu NMD VPN? yaitu software berbasis OpenVPN yang mempunya fungsi yang sama

Langkah Install NMD VPN :

Download NMD VPN

1) Klik kanan pada software NMD VPN dan run as Administrator.
Pengguna Windows XP: - Langsung Bisa Instal.
Windows 7 & 8 Users: - Menginstal sebagai Administrator.

2) NMD VPN Instalasi Wizard akan terbuka seperti gambar di bawah. Klik NEXT.
Cara menginstall NMDVPN
3) Klik I Agree
Cara menginstall NMDVPN
4) Klik Install.
Cara menginstall NMDVPN
5) Klik Next.
Cara menginstall NMDVPN
6) Klik Finish
Cara menginstall NMDVPN

Cara Melihat atau menaruh Config

Sekarang pergi ke folder config dari NMD VPN terinstal di PC Anda & paste konfigurasi Anda

Windows 7 & 8 (64 Bit): - C: \ Program Files (x86) \ NMDVPN \ config
Windows XP, 7 & 8 (32 Bit): - C: \ Program Files \ NMDVPN \ config

Selesai
ssh gratis, ssh gratis port 22, ssh gratis port 443, ssh dropbear, openssh, ssh premium

ssh gratis, ssh gratis port 22, ssh gratis port 443, ssh dropbear, openssh, ssh premium

ssh gratis, ssh gratis port 22, ssh gratis port 443, ssh dropbear, openssh, ssh premium

ssh gratis, ssh gratis port 22, ssh gratis port 443, ssh dropbear, openssh, ssh premium
ssh gratis, ssh gratis port 22, ssh gratis port 443, ssh dropbear, openssh, ssh premium
Ssh Gratis
Ssh Gratis Port 443
Ssh Gratis Port 22
Ssh Gratis agustus 2013
Ssh Gratis 443
Ssh Gratis Indonesia
Ssh Gratis Juni 2013
Ssh Gratis Port 143
Ssh Gratis Juli
Ssh Gratis september 2013
Ssh Gratis Port 22
Ssh Gratis Port 22 Terbaru
Ssh Gratis Port 22 Update
Ssh Gratis Port 22 september 2013
Ssh Gratis Port 22 agustus 2013
Ssh Gratis Port 22 september
Ssh Gratis Port 22 agustus
Ssh Gratis Port 22 juli 2013
Ssh Gratis Port 443
Ssh Gratis Port 443 september 2013
Ssh Gratis Port 443 september
Ssh Gratis Port 443 agustus
Ssh Gratis Port 443 agustus 2013
Ssh Gratis Port 443 Terbaru
Ssh Gratis Port 443 Kaskus
Ssh Gratis Port 443 september
Ssh Gratis Port 443 Dropbear
Ssh Gratis Port 443 25 september 2013
Ssh Dropbear
Ssh Dropbear Gratis
Ssh Dropbear 443
Ssh Dropbear Adalah
Ssh Dropbear Free
Ssh Dropbear Premium
Ssh Dropbear Port 443
Ssh Dropbear september 2013
Ssh Dropbear Indonesia
Ssh Dropbear Local
Openssh
Openssh Windows
Openssh Server
Openssh Iphone
Openssh Ubuntu
Openssh Mac
Openssh Windows 7
Openssh Cygwin
Openssh Cydia
Openssh Config
Ssh Premium Gratis
Ssh Premium
Ssh Premium september 2013
Ssh Premium Gratis september 2013
Ssh Premium Lokal
Ssh Premium Gratis Port 443
Ssh Premium september
Ssh Premium september 2013
Ssh Premium Gratis Full Speed
Ssh Premium Singapura Gratis
Ssh Amerika
Ssh Amerika Gratis
Ssh Uk
Ssh Uk2
Ssh Ukraine.com.ua
Uk Ssh Tunnel
Uk Ssh Proxy
Uk Ssh Hosting
Ukfast Ssh Port
Uk Ssh Server
Uk Ssh Account
Ukhost4u Ssh
Ssh England
Ssh Korean
Ssh Korea
Ssh Korea Gratis
Ssh Korea Selatan
Ssh Korean Star
Ssh Korea Juni
Free Ssh Korea
Ssh Tunnel Korea
Internet Gratis
Internet Gratis Android
Internet Gratis Para Android
Internet Gratis Xl
Internet Gratis Para Celular
Internet Gratis Telcel
Internet Gratis Telkomsel
Internet Gratis Para Iphone
Internet Gratis Smartfren
Internet Gratis Di Android
Internet Gratisan
Internet Gratisan Xl
Internet Gratisan 3
Internet Gratisan Telkomsel
Internet Gratisan Smartfren
Internet Gratisan Di Android
Internet Gratisan Indosat
Internet Gratisan Axis
Internet Gratisan Im3
Internet Gratisan 2013
Free Internet Radio
Free Internet
Free Internet Tv
Free Internet Security
Free Internet Speed Test
Free Internet Games
Free Internet Fax
Free Internet Music
Free Internet Phone
Free Internet Calls
Ssh Axis
Ssh Axis Camera
Ssh Into Axis Camera
Enable Ssh Axis Camera
Akun Ssh Axis
Ssh Maxtor Central Axis
Ssh Axis2
Maxtor Axis Ssl
Ssh Xl
Ssh Xl Gratis
Ssh Xl Terbaru
Ssh Xl september 2013
Ssh Xl Agustus
Ssh Xl 2013
Ssh Xl september2013
Ssh Xl Agustus 2013
Ssh Xl Sering Dc
Ssh Xl Kaskus
Ssh Telkomsel
Ssh Telkomsel Terbaru
Ssh Telkomsel september 2013
Ssh Telkomsel agustus 2013
Ssh Telkomsel september
Ssh Telkomsel juli
Ssh Telkomsel Flash
Ssh Telkomsel Android
Ssh Telkomsel Kaskus
Ssh Telkomsel september
Ssh As Root
Ssh As User
Ssh Askpass
Ssh Asking For Password
Ssh Associates
Ssh As A Different User
Ssh Asa
Ssh As Proxy
Ssh As Vpn
Ssh As A Specific User
Ssh Simpati
Ssh Simpati Gratis
Ssh Three
Ssh Three 2013

Perangkat BTS

Kita sering mendengar kata BTS, baik itu dari ucapan seseorang atau dari media. Media massa misalnya paling sering menayangkan berita tentang keberadaan BTS di area pemukiman mendapat banyak protes dari warga sekitar, ataukah beritanya mengenai Menara/Tower BTS yang bisa menjadi salah satu sarana seorang frustasi untuk melakukan aksi bunuh diri dengan memanjati Tower BTS tsb. dan terjun bebas ke bawah.

Sebenarnya BTS (Base Transceiver Station) bila ditinjau dari segi Arsitektur sebuah Sistem jaringan Selular adalah salah satu SubSistemnya, berfungsi sebagai pemancar dan penerima yang memberikan pelayanan langsung ke Mobile Station / Handphone. Atau merupakan perangkat interface antara Mobile Station dan MSC (Mobile Switching Centre).

Perangkat yang ada pada sebuah BTS
1. Rectifier
rectifier bts
rectifier bts

Rectifier sebagai penyearah tegangan dari tegangan AC yang berasal dari PLN dikonversikan ke dalam tegangan searah untuk di komsumsi perangkat lainnya. Salah satunya merk PowerOne, terdapat 6 buah modul, yang tiap2 modulnya mensuplai 30 Ampere, karena minimal pemakaian perangkat adalah 45 Ampere, maka paling tidak modul yang berfungsi sejumlah 3 buah modul (60 A).
Biasanya Untuk BTS hanya dibutuhkan tegangan DC sebesar +27 Vdc atau -48 Vdc.

2. Perangkat BTS Untuk GSM ada 2 buah system, yaitu 900Mhz dan 1800Mhz. Dalam sebuah BTS bisa dipasang 900Mhz saja atau dua-duanya. Telkomsel, Indosat, XL, HCPT (3), dan AXIS menggunakan ini.
Sedangkan untuk CDMA biasanya cuma satu saja yaitu CDMA2000-1X, atau CDMA EVDO, bekerja pada frekuensi 800Mhz digunakan oleh Telkom Flexy, Esia, Mobile–8, sedangkan untuk frekuensi 1900Mhz , saat ini digunakan oleh Smart Telecom.
Salah satunya merk nokia, beroperasi pada frekuensi 900 GHz terdapat 6 modul utama
a. PWSB : Power suplai independen perangkat GSM/BTS
b. BB2F : BaseBand/pengatur slot trafik pada bts
c. WCGA : Combiner antara transmiter ke DVJA
d. TSGB : TRX unit,menentukan kanal frekuensi
e. DVJA : Duplexer/output semua sektor, sebagai pemisah antara transmiter dengan receiver
f. M2LA : Sebagai combiner receiver ke DVJA
g. BOIA : Prosesor BTS (bentuk sama dengan BB2F, namun memiliki port penghubung untuk maintenance)

3. Baterei
baterai bts
baterai bts

Sebagai backup power ke BTS apabila PLN Padam. Biasanya bisa bertahan sampai 3-4 Jam, tergantung dari Ampere Hour baterei dan Designnya systemnya.

4. Microwave system
Microwave system
Microwave system

terdiri atas Indoor unit dan Outdoor unit. Indoor unit berada di dalam shelter memiliki port E1 yang dikoneksikan ke Port E1 BTS melalui DDF. Indoor unit juga mendapat suplai tegangan DC dari rectifier yang sama. Sedangkan Outdoor Unit menempel pada Antenna Microwave. Indoor Unit dan Outdoor unit terhubung menggunakan Coaxial Cable.

5. Antena Sectoral
antena sectoral
antena sectoral

berbentuk persegi panjang, terpasang pada tower dengan ketinggian tertentu berfungsi sebagai penghubung antara BTS dan HandPhone, ada dua type antenna sectoral, yaitu Monotype, biasa dipakai untuk daerah Rural dan Sub Urban dan Dual type untuk daerah Urban (daerah yg padat penduduk).

6. Antenna Microwave
antena microwave
antena microwave

bentuknya seperti genderang rebana yang menerima atau memancarkan gelombang radio dari BTS ke BSC atau dari BTS ke BTS lainnya.

7. Feeder
feeder
feeder

sekilas nampak seperti kabel besar, sebagai media rambatan gelombang radio antara BTS dan Antenna Sector. Ukuran ada yang 7/8, 1-5/8 atau ½.

8. Tower
tower
tower

beserta system pentanahannya;
Sebagai media penempatan/penginstalan antenna antenna dan feeder.

9. Shelter
shelter bts
shelter bts

berada di samping tower, tempat untuk menyimpan equipment (No.1 – 6).
Satu lagi, Site Guard atau landlord, orang yang bertugas merawat dan membersihkan lokasi BTS. Hehehe.

sumber

Jenis Antena BTS

Ada beberapa jenis antena bts tower, Dua jenis antenna bts tower yang sering kita jumpai di tower2 seluler  yaitu:

antena microwave
antena microwave

1. Antenna parabola (Microwave)

Antenna ini disebut juga dengan antenna parabola.Antenna parabola ini memiliki radiasi gelombang elektromagnetik yang menyempit sehingga bisa menjangkau jarak yang jauh. Sehingga antenna parabola ini dipakai untuk menghubungkan antar tower seolah-olah kabel yang tak terlihat.
Antenna ini ada berbagai macam ukurannya, dari yang paling kecil 0.2m, 0.3m, 0.6m, 0.9m, 1.2m, 1.8m, 2.7m, 3.0m, sampai yang terbesar berdiameter 3.7m bahkan 4.5m
Makin besar antenna makin sempit radiasinya, sehingga makin jauh jangkauannya. Istilah telco nya adalah makin tinggi Gain nya (Penguatannya). Tapi kalau make antenna besar perlu diperhatikan ruang di tower apakah mencukupi dan juga kekuatan tower.
Dalam dunia telco, Antenna yang bundar ini atau antenna parabola ini dipakai oleh perangkat yang dinamai perangkat transmisi microwave (gelombang mikro). Jangan dibayangkan ya kalau ini perangkat untuk memasak atau memanaskan makanan . Kenapa disebut microwave/gelombang mikro? Karena frekuensi yang dipakai cukup tinggi dimulai dari 3 GHz sampai 80 GHz.

antenna sectoral
antenna sectoral

2. Antenna yang berbentuk persegi panjang (sektoral)

Antenna ini disebut antenna sektoral. Karakteristik antenna ini memiliki radiasi yang lebih lebar yang berguna untuk menangkap sinyal dari hand phone di sekitar tower. Antenna jenis ini yang dipakai oleh perangkat yang disebut sebagai BTS (2G), NodeB (3G) maupun eNodeB (LTE).

Istilah dalam BTS ( base transceiver stasion)

base transceiver stasion (BTS)
BTS (base transceiver stasion)


siapa yg tidak kenal BTS? apakah anda tahu BTS itu?
ya tepat sekali, BTS atau tower yang biasa kita lihat yang menjulang tinggi ini merupakan pemancar sinyal
jika tidak ada BTS pasti anda tahu sendiri apa yang akan terjadi, serasa seperti di pedalaman terpencil tanpa koneksi dan sinyal, hehe

BTS atau juga di sebut base transceiver stasion merupakan perangkat radio yang menghubungkan user dengan operator
BTS sendiri merupakan tulang punggung dari kinerja operator untuk menjangkau pelangganya,Dengan adanya BTS di sekitar kita tentunya sangatlah menolong,sehingga dapat mengakses semua hal dari operator seluler kita, baik itu SMS,call,GPRS,fax bahkan akses 3g/video call,HSPDA


Untuk perangkat BTS sendiri secara visual,bentuk antenanya panjang biasanya di taruh paling atas(di sesuaikan dengan proposed survey),dan minimal 3 antena sectoral untuk setiap 1 menara/tower
Frekwensi BTS sendiri antara 900mhz dan 1800mhz satu perangkat BTS memiliki satu dari frekwensi tersebut,ditinjau dari struktur kepadatan pelanggan dan aspek alam,
tidak menutup kemungkinan untuk daerah perkotaan biasanya menggunakan 3 perangkat BTS sekaligus di dalam satu menara BTS,dengan pengertian biasanya penduduk daerah kota memiliki kapasitas bandwitch yang lebih banyak mengingat penduduk kota lebih padat ,BTS satu merupakan akses dan yang kedua sebagai back up perangkat pertama dan perangkat BTS 3 nya buat akses 3G.
coverage suatu BTS bervariasi semuanya dapat dilihat dari struktur lokasi area BTS,tingkat interfrance sesame perangkat BTS juga tingkat kepadatan pelanggan.

Struktur Jaringan GSM

Ketika kita menyisipkan kartu SIM pada hand phone kita secara otomatis chip SIM akan mengakses data dari operator atau sebaliknya IMEI dari hand phone kita secara otomatis akan terdeksi hal itu untuk menjaga legalitas dari pelanggan agar tidak terjadi penyimpangan data maupun penyalah gunaan alat komunikasi ini,baru kita mendapatkan sinyal dari operator hingga kita dapat berkomunikasi

*SIM/mobile phone-sarana komunikasi user
*BTS –akses pertama dari user di teruskan oleh perangkat radio microwave/FO hingga sampai Ke BSC
*BSC- control transmisi seluruh perangkat dari BTS termasuk radio microwave
*MSC-komponen pusat yang menswitch interkoneksi antar pengguna phonsel
dan juga sebagai peng handle semua pelangganya


Istilah dalam BTS GSM

2G Second-generation mobile system
3G Third-generation mobile system
3GPP Third Generation Partnership Project

AML Adaptive multilayer
ARQ utomatic repeat request
E-UL Enhanced uplink
E-UTRA Evolved UTRA
FDMA Frequency domain multiple access
FFT Fast Fourier transform
GBR Guaranteed bit rate
GGSN Gateway GSN
GPRS General packet radio service
GSN GPRS support node
HSDPA High-speed downlink packet access

IFFT Inverse FFT
MIMO Multiple input, multiple output
OFDM Orthogonal frequency division multiplexing

PDP Packet data protocol
PDU Protocol data unit
PS Packet switched
QAM Quadrature amplitude modulation
QoS Quality of service
QPSK Quadrature phase shift keying
RAB Radio access bearer
RAN Radio access network
RLC Radio link protocol
RNC Radio network controller
SGSN Serving GSN
SIC Successive interference cancellation

SISO Single input, single output
S-PARC Selective per-antenna rate control
TCP Transmission control protocol
UE User equipment
UMTS Universal mobile telecommunications system

UTRA UMTS terrestrial radio access
UTRAN UMTS terrestrial radio access
network
WCDMA Wideband code-division multiple access

PDH plesiochronous digital hierarchy
SDH synchronous digital hierarchy
SONET synchronous optical network
FDM frequency-division multiplexingz
GSM groupe special mobile
SIM(card) Subscriber Identity Module
IMSI International Mobile Subscriber Identity
IMEI international Mobile Equipment Identity
bts Base Transceiver Station
BSC Base Station Controller
MSC Mobile service Switching Center
ISDN Public Switched Telephone Network
VLR Visitor Location Register
HLR Home Location Register
MSRN Mobile Station Roaming Number
EIR Equipment Identity Register
DTX Discontinuous transmission
MS Mobile Station
BTS Base Transceiver Station
BSC Base Station Controller
MSC Mobile services Switching Center
VLR Visitor Location Register
ISDN Integrated Services Digital Network
PSTN Public Switched Telecomm Network
AC Authentication Center
HLR Home Location Register
EIR Equipment Identity Register

sumber

Perbedaan GSM, GPRS, EDGE, UMTS, HSDPA/HSUPA, dan HSPA

GSM,GPRS, EDGE, UMTS,HSDPA/HSUPA, dan HSPA

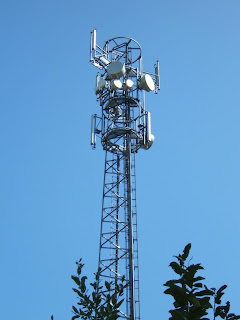

BTS (pemancar sinyal)
jaman sudah begitu maju, siapa yang tidak mengenal GSM,GPRS, EDGE, UMTS,HSDPA/HSUPA, dan HSPA? saya rasa semua sudah pada tahu tetapi pad pembahasan kali ini saya akan menjelaskan masing-masing perbedaannya


  • Global System for Mobile Communication disingkat GSM adalah sebuah teknologi komunikasi selular yang bersifat digital. Teknologi GSMbanyak diterapkan padamobile communication, khususnya telepon genggam. Teknologi ini memanfaatkan gelombang mikro dan pengiriman sinyal yang dibagi berdasarkan waktu, sehingga sinyal informasi yang dikirim akan sampai pada tujuan. GSM dijadikan standar global untuk komunikasi selular sekaligus sebagai teknologi selular yang paling banyak digunakan orang di seluruh dunia. GSM mampu menyalurkan komunikasi suara dan data berkecepatan rendah (9,6 – 14,4 kbps) lalu berkembang menjadi GPRS.



  • General Packet Radio Service atau disingkat GPRS adalah perkembangan dari teknologi GSM dengan kecepatan komunikasi data sampai 115kbps karena sistem GPRS dapat digunakan untuk transfer data (dalam bentuk paket data) yang berkaitan dengan e-mail, data gambar (MMS), Wireless Application Protocol (WAP), dan World Wide Web (WWW).



  • Enhanced Data rates for GSM Evolution atau disingkat EDGE. Sebelumnya pada GPRS menawarkan kecepatan data sebesar 115 kbps, dan secara teori dapat mencapai 160 kbps. Sedangkan pada EDGE kecepatan datanya sbesar 384 kbps, dan secara teori dapat mencapai 473,6 kbps. Secara umum kecepatan EDGE tiga kali lebih besar dari GPRS.



  • Universal Mobile Telecommunication System atau UMTS dan biasa disebut denganWideband Code-division Multiple Access atau WCDMA merupakan teknologi generasi ketiga (3G) untuk GSM. Teknologi ini tidak kompatibel dengan CDMA2000 atau sering disebut juga dengan CDMA saja. Kecepatan WCDMA bisa mencapai 384 kbps dan dimasa akan datang akan meningkat sampai mungkin sekitar 10Mbps. Teknologi ini menggunakan Wideband-AMR (Adaptive Multi-rate) untuk kodifikasi suara (voice codec) sehingga kualitas suara yang didapat menjadi lebih baik dari generasi sebelumnya.



  • High Speed Downlink Packet Access (HSDPA) atau High Speed Upload Packet Access (HSUPA), sebenarnya kedua teknologi ini berbeda tetapi kedua teknologi ini selalu satu paket, artinya di mana ada HSDPA di situ ada HSUPA. HSDPA merupakan standar HSPA dengan kemampuan dari sisi kecepatan transfer downlink-nya (dari jaringan ke handset), dimana HSDPA dapat mencapai kecepatan downlink 7.2 Mbps dan secara teori dapat ditinggkatkan sampai kecepatan 14.4 Mbps dengan maksimum uplink 384 kbps. HSDPA selain dapat digunakan oleh handphone tetapi dapat pula digunakan oleh Notebook untuk mengakses data dengan kecepatan tinggi. Sedangkan HSUPA merupakan standar HSPA dengan kemampuan dari sisi kecepatan transfer uplinknya (dari handset ke jaringan), dimana HSUPA dapat mencapai kecepatan uplink secara teori sampai kecepatan 5.76 Mbps, tetapi HSUPA ini tidak implentasikan (dikomersialkan) dan handsetnya tidak dibuat.



  • High Speed Packet Access (HSPA) adalah penyatuan dari HSDPA dan HSUPA.

Untuk urusan kecepatan, HSDPA memliki kecepatan yang lebih ketimban EDGE danGPRS. Hanya saja tidak semua wilayah di Indonesia terjangkau oleh HSDPA.

Sumber :
http://id.wikipedia.org/wiki/gsm
http://id.wikipedia.org/wiki/gprs
